Trên thị trường hiện nay có rất nhiều loại còi báo khóa vân tay với mẫu mã và cách đấu nối khác nhau. Bên cạnh đó, nhiều khách hàng cũng muốn tự lắp đặt để tiết kiệm thời gian và chi phí nhưng chưa biết bắt đầu từ đâu hoặc đấu nối như thế nào cho đúng. Nếu bạn cũng đang gặp vấn đề này, hãy tham khảo ngay bài viết dưới đây. Chúng tôi sẽ hướng dẫn chi tiết từng bước đấu nối còi báo khóa vân tay, giúp bạn hoàn thiện một bộ nhắc đóng cửa hoạt động ổn định, đúng kỹ thuật và dễ dàng đưa vào sử dụng.
I. Tại sao cần đấu nối còi báo khóa cơ điện đúng kỹ thuật?
Còi báo là phụ kiện được kết nối với khóa vân tay nhằm phát âm thanh nhắc nhở khi cửa chưa được đóng kín hoặc mở quá thời gian cài đặt. Thiết bị này thường được lắp đặt tại nhà trọ, chung cư mini, căn hộ cho thuê, văn phòng và các khu vực có nhiều người ra vào, nơi người sử dụng dễ quên đóng cửa sau khi di chuyển.
Trong thực tế, còi báo mang lại hiệu quả cao trong việc nhắc nhở người thuê hoặc người sử dụng đóng cửa kịp thời, giúp hạn chế tình trạng cửa bị mở trong thời gian dài.
Nếu đấu sai sơ đồ hoặc đấu nhầm dây, còi có thể không phát âm thanh, phát báo liên tục hoặc không nhận tín hiệu từ khóa. Trong một số trường hợp, việc đấu nối không đúng còn có thể ảnh hưởng đến bo mạch của khóa hoặc làm giảm tuổi thọ của thiết bị.
Đấu nối đúng kỹ thuật sẽ mang lại nhiều lợi ích như:
-
Còi báo hoạt động ổn định, phát âm thanh đúng thời điểm.
-
Hạn chế tình trạng cửa bị mở quá lâu hoặc quên đóng cửa.
-
Đảm bảo tín hiệu giữa khóa vân tay và còi báo luôn chính xác.
-
Giảm nguy cơ chập cháy, hỏng hóc do đấu sai nguồn hoặc sai chân kết nối.
-
Tiết kiệm thời gian lắp đặt, dễ dàng kiểm tra và bảo trì khi cần.
Chính vì vậy, trước khi tiến hành lắp đặt, bạn nên nắm rõ sơ đồ đấu nối, chức năng của từng dây và thực hiện đúng theo hướng dẫn của nhà sản xuất để hệ thống hoạt động hiệu quả và bền bỉ.
II. Hướng dẫn đấu nối còi báo khóa cơ điện chi tiết

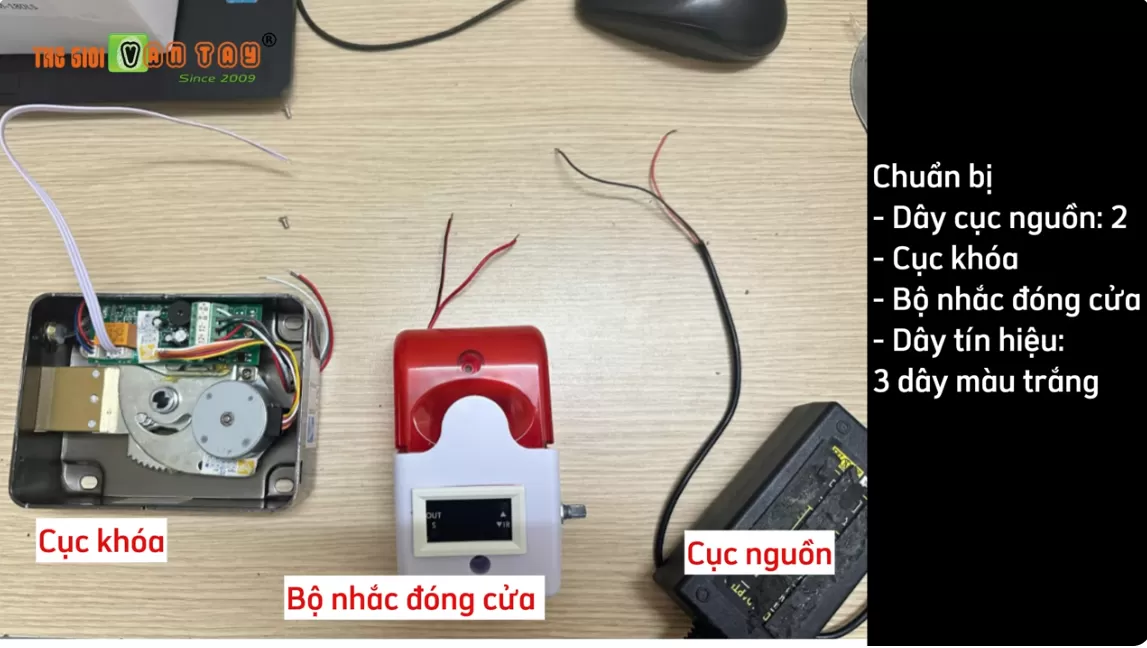

2.1 Chuẩn bị
- Dụng cụ và thiết bị cần có:
-
Dây cục nguồn
-
Cục khóa
-
Bộ nhắc đóng cửa
-
3 dây tín hiệu màu trắng (đi kèm theo bộ)
- Chuẩn bị dây ở cục nguồn 12V (Adapter):
Tiến hành tuốt lớp vỏ sẽ được 2 dây sau:
-
Dây màu đỏ.
-
Dây màu đen.
2.2 Các bước thực hiện
Sau khi đã chuẩn bị đầy đủ thiết bị và dụng cụ cần thiết, bạn có thể tiến hành đấu nối còi báo với khóa vân tay theo từng bước dưới đây

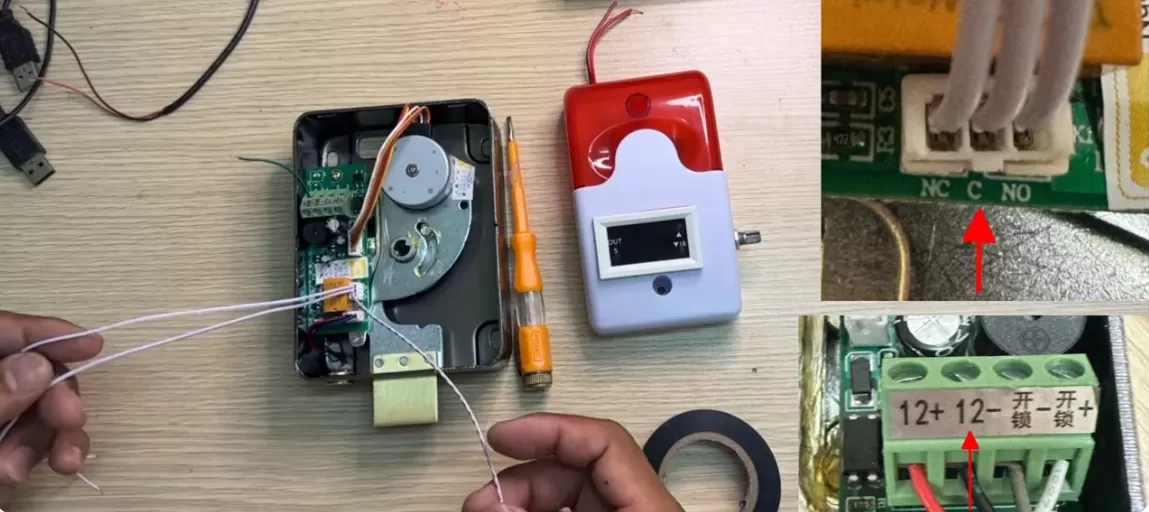

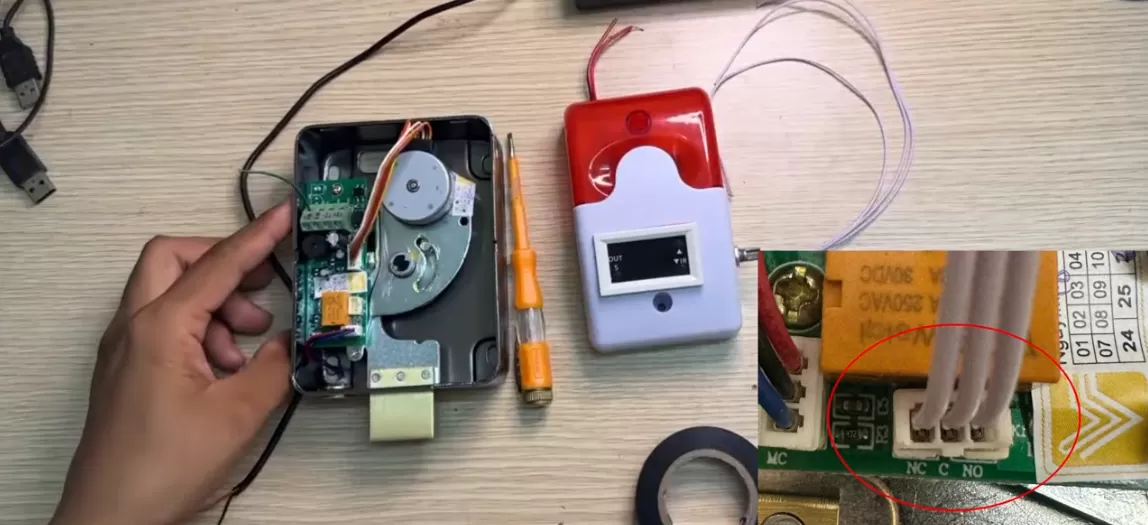

Bước 1: Cắm dây tín hiệu (3 dây màu trắng) vào zắc 3 chân trên cục khóa.
Bước 2: Lấy dây trắng chân COM (C) nối với dây đen của cục nguồn.
Bước 3: Đấu 2 dây vừa nối vào chân "12-" trên cục khóa.
Lưu ý bổ sung:
-
Nối dây ở chân "+" trên cục khóa với dây đỏ trên cục nguồn. Sau đó đấu nối vào chân "12+" trên cục khóa.
-
Mục đích: Đây là 1 bước của đấu nối cả bộ khóa, không ảnh hưởng đến quy trình đấu nối bộ nhắc đóng cửa.

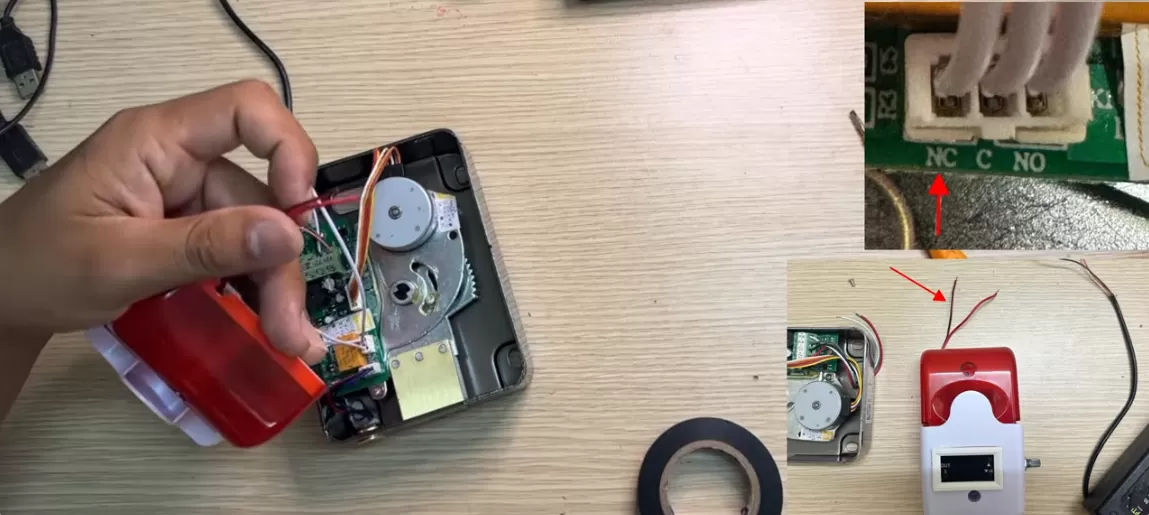

Bước 4: Lấy dây trắng chân NC nối với dây đen sọc đỏ của bộ nhắc đóng cửa.

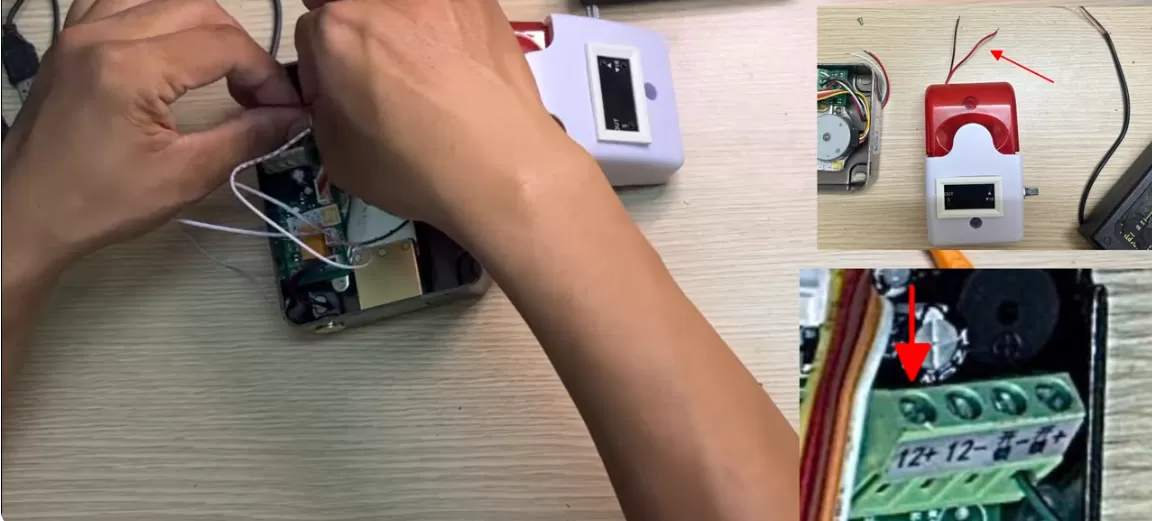

Bước 5: Lấy dây màu đỏ của bộ nhắc đóng cửa nối vào chân "12+" của cục khóa. Hoàn thành đấu nối

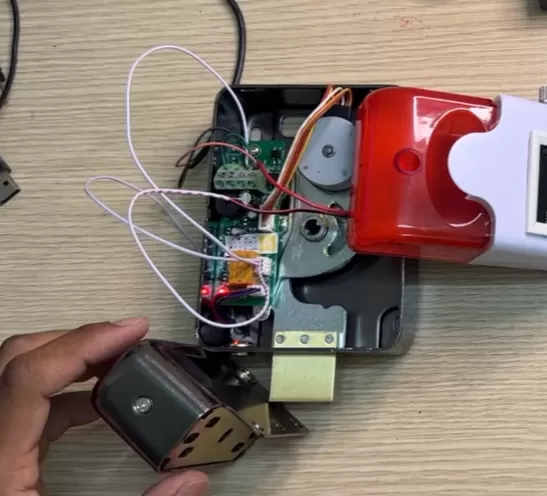

Bước 6: Tiến hành test còi báo sau khi hoàn thành 5 bước trên
-
Khi lẫy khóa cửa (màu đồng) ở trong cục khóa:
-
Cửa đang mở
-
Bộ nhắc sẽ kêu
-
Dùng nam châm đưa lại gần lẫy khóa cửa:
-
Lẫy bật ra
-
Cửa đóng
-
Bộ nhắc sẽ không kêu

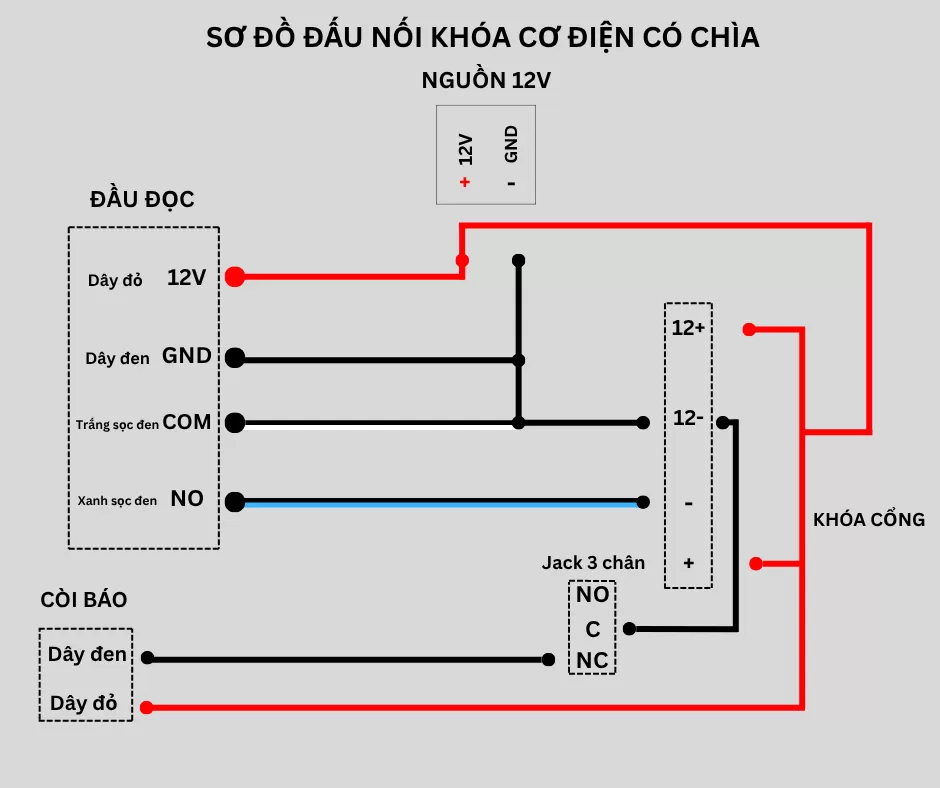

THAM KHẢO SƠ ĐỒ ĐẤU NỐI CHI TIẾT
III. Những lưu ý khi tiến hành đấu nối còi báo khóa cơ điện
Để bộ nhắc đóng cửa kết nối với khóa cơ điện hoạt động chính xác và ổn định, trong quá trình đấu nối bạn cần chú ý một số điểm quan trọng sau:
-
Kiểm tra đúng nguồn điện trước khi đấu nối: Bộ khóa và bộ nhắc đóng cửa thường sử dụng nguồn 12V DC, vì vậy cần xác định đúng dây nguồn dương (+) và âm (-) trước khi kết nối. Đấu sai cực nguồn có thể khiến thiết bị không hoạt động hoặc gây ảnh hưởng đến linh kiện bên trong.
-
Phân biệt đúng các dây tín hiệu trên cục khóa: Ba dây tín hiệu đi kèm bộ nhắc đóng cửa cần được đấu đúng vị trí, đặc biệt là các chân COM (C) và NC. Đây là các chân truyền tín hiệu giúp nhận biết trạng thái đóng/mở của cửa, nếu đấu nhầm có thể khiến còi báo hoạt động sai.
-
Đấu nối khi chưa cấp nguồn để đảm bảo an toàn: Trước khi thực hiện các thao tác nối dây, nên ngắt nguồn điện để tránh xảy ra tình trạng chập mạch hoặc làm hỏng thiết bị do tiếp xúc sai dây.
-
Đảm bảo các mối nối chắc chắn: Sau khi đấu xong, cần kiểm tra lại toàn bộ điểm nối, cố định dây gọn gàng, tránh tình trạng dây bị lỏng, tuột hoặc tiếp xúc kém trong quá trình sử dụng.
-
Tiến hành kiểm tra hoạt động sau khi hoàn tất đấu nối: Sau khi hoàn thiện, cần test lại bộ nhắc đóng cửa bằng cách mở cửa để kiểm tra còi có phát tín hiệu hay không. Khi đưa nam châm lại gần vị trí lẫy khóa để cửa đóng, bộ nhắc cần ngừng báo, đảm bảo hệ thống đang hoạt động đúng chức năng.
Việc tuân thủ các lưu ý trên sẽ giúp quá trình đấu nối còi báo khóa cơ điện diễn ra thuận lợi, hạn chế lỗi kỹ thuật và đảm bảo bộ nhắc đóng cửa hoạt động ổn định trong quá trình sử dụng.
