Khóa cơ điện ngày càng được sử dụng phổ biến trên các loại cửa sắt nhờ khả năng nâng cao tính an toàn, thuận tiện trong kiểm soát ra vào và dễ dàng kết hợp với nhiều thiết bị như nút nhấn, đầu đọc thẻ hay hệ thống kiểm soát cửa. Tuy nhiên, để thiết bị phát huy tối đa hiệu quả, quá trình lắp đặt cần được thực hiện đúng kỹ thuật ngay từ khâu đấu nối.
Nếu kết nối sai dây hoặc lựa chọn nguồn điện không phù hợp, khóa có thể hoạt động chập chờn, giảm tuổi thọ hoặc gặp sự cố trong quá trình sử dụng. Vì vậy, hướng dẫn đấu nối khóa cơ điện cửa sắt dưới đây sẽ giúp bạn hiểu rõ các nguyên tắc đấu nối, thực hiện đúng quy trình và đảm bảo hệ thống vận hành ổn định, an toàn và bền bỉ theo thời gian.
I. Khóa cơ điện cửa sắt hoạt động như thế nào?
Khóa cơ điện cửa sắt hoạt động dựa trên sự kết hợp giữa cơ cấu khóa cơ truyền thống và hệ thống điều khiển bằng điện. Khi được cấp nguồn điện từ bộ nguồn hoặc bộ điều khiển trung tâm, cuộn nam châm điện bên trong khóa sẽ kích hoạt chốt khóa chuyển sang trạng thái mở hoặc nhả chốt, cho phép người dùng mở cửa thông qua nút nhấn, đầu đọc thẻ từ, máy chấm công, vân tay hoặc điều khiển từ xa.
Trong trường hợp mất điện, khả năng hoạt động của khóa sẽ phụ thuộc vào từng dòng sản phẩm và cơ chế thiết kế như Fail Safe (mất điện khóa mở) hoặc Fail Secure (mất điện khóa vẫn đóng). Ngoài ra, hầu hết các mẫu khóa cơ điện đều được trang bị chìa khóa cơ để mở cửa trong những tình huống khẩn cấp, giúp duy trì khả năng sử dụng ngay cả khi hệ thống điện gặp sự cố. Nhờ nguyên lý hoạt động linh hoạt này, khóa cơ điện được ứng dụng rộng rãi cho cửa sắt tại nhà ở, văn phòng, nhà xưởng và các hệ thống kiểm soát ra vào hiện đại.
II. Có nên tự đấu nối khóa cơ điện cửa sắt tại nhà?
Câu trả lời là hoàn toàn có thể nếu bạn có kiến thức cơ bản về điện dân dụng và thực hiện đúng theo sơ đồ đấu nối của nhà sản xuất. Hiện nay, các bộ khóa cơ điện đều được thiết kế với các cổng kết nối rõ ràng, giúp việc lắp đặt trở nên đơn giản hơn.
Bạn có thể tự đấu nối tại nhà khi đáp ứng các điều kiện sau:
-
Có hiểu biết cơ bản về nguồn điện 12V hoặc 24V của khóa.
-
Biết cách sử dụng các dụng cụ điện như tua vít, kìm tuốt dây,....
-
Đọc và thực hiện đúng sơ đồ đấu nối được hướng dẫn trong bài dưới đây
-
Tuân thủ các nguyên tắc an toàn, ngắt nguồn điện trước khi thi công.
Đối với khách hàng mua bộ khóa cơ điện tại Thế Giới Vân Tay, việc tự lắp đặt sẽ thuận tiện hơn vì sản phẩm được cung cấp đầy đủ các thiết bị cần thiết. Nhờ đó, khách hàng có thể chủ động lắp đặt ngay tại nhà, đồng thời vẫn đảm bảo các tiêu chí:
-
Đấu nối đúng kỹ thuật.
-
Hệ thống vận hành ổn định.
-
Đảm bảo an toàn trong quá trình sử dụng.
-
Tiết kiệm thời gian và chi phí lắp đặt.
III. Các bước đấu nối khóa cơ điện cửa sắt
Sau khi đã chuẩn bị đầy đủ thiết bị và kiểm tra nguồn điện, bạn có thể tiến hành đấu nối khóa cơ điện cửa sắt theo đúng trình tự dưới đây. Trong quá trình thực hiện, cần đấu đúng màu dây và đúng vị trí trên cục khóa để đảm bảo hệ thống hoạt động ổn định, tránh chập cháy hoặc đấu sai cực nguồn.

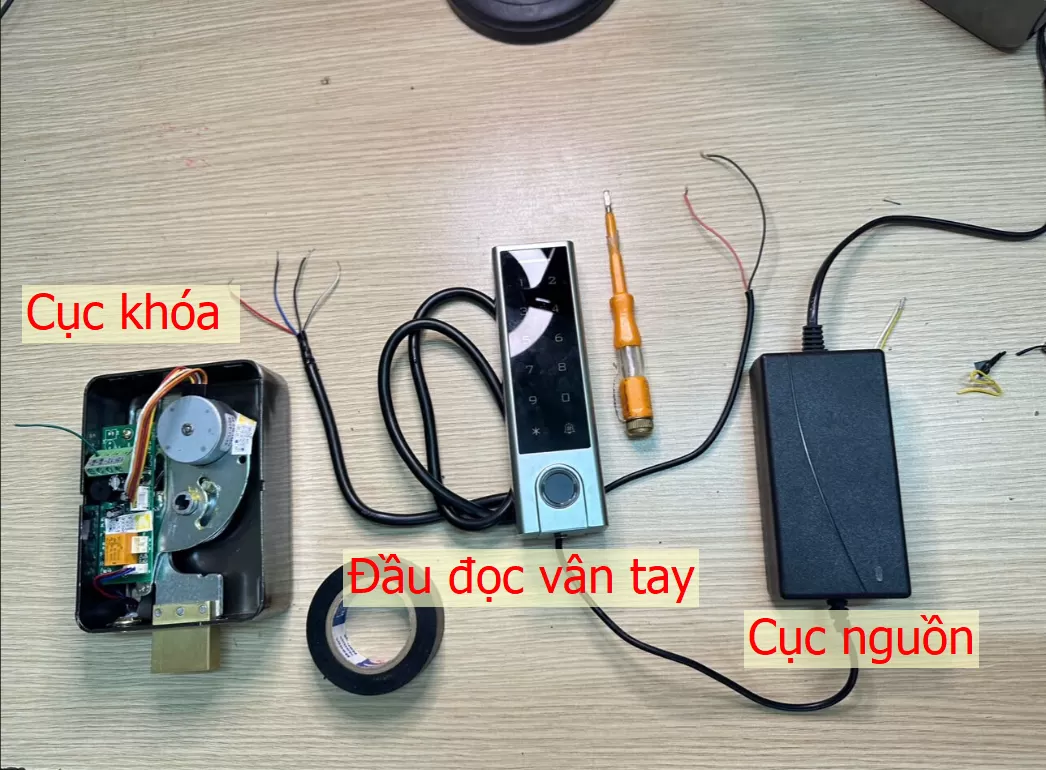

1. Chuẩn bị dụng cụ và thiết bị
Trước khi đấu nối, hãy chuẩn bị đầy đủ các dụng cụ và thiết bị sau:
- Dụng cụ cần có:
-
Tô vít 2 cạnh, Tô vít 4 cạnh (bắt buộc) để siết và tháo các chân đấu dây.
-
Kéo hoặc kìm cắt dây để tuốt vỏ dây điện.
-
Băng dính điện để bọc các mối nối sau khi hoàn thành.
-
Đầu đọc vân tay
-
Cục nguồn
-
Cục khóa

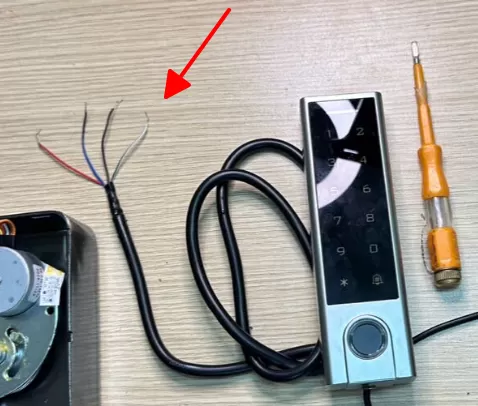

- Chuẩn bị dây trên đầu đọc vân tay:
Sử dụng kéo hoặc kìm để tuốt lớp vỏ, sẽ được 4 dây sau:
-
Dây màu đỏ.
-
Dây màu đen.
-
Dây màu xanh dương sọc đen.
-
Dây màu trắng sọc đen.

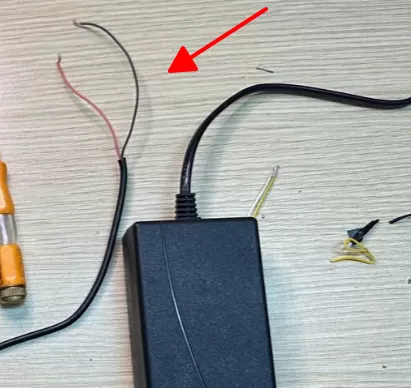

- Chuẩn bị dây ở cục nguồn 12V (Adapter):
Tiến hành tuốt lớp vỏ sẽ được 2 dây sau:
-
Dây màu đỏ.
-
Dây màu đen.
>>> Xem các mẫu khóa vân tay cửa sắt cơ điện tại Thế Giới Vân Tay
2. Tiến hành đấu nối
Sau khi đã chuẩn bị đầy đủ dụng cụ, thiết bị và tuốt sẵn các đầu dây cần thiết, bạn tiến hành kết nối khóa cơ điện cửa sắt với đầu đọc vân tay và bộ nguồn 12V theo đúng thứ tự các bước dưới đây. Trong quá trình đấu nối, cần chú ý xác định chính xác từng màu dây và vị trí chân kết nối để đảm bảo hệ thống nhận nguồn, truyền tín hiệu ổn định và hoạt động đúng chức năng.
>>> Xem video hướng dẫn đấu nối khóa cơ điện tại đây
Bước 1: Tiến hành nối chung 3 dây sau:
-
Dây màu đỏ của bộ nguồn 12V.
-
Dây màu đỏ của đầu đọc vân tay.
-
Dây tại chân (+) trên cục khóa.

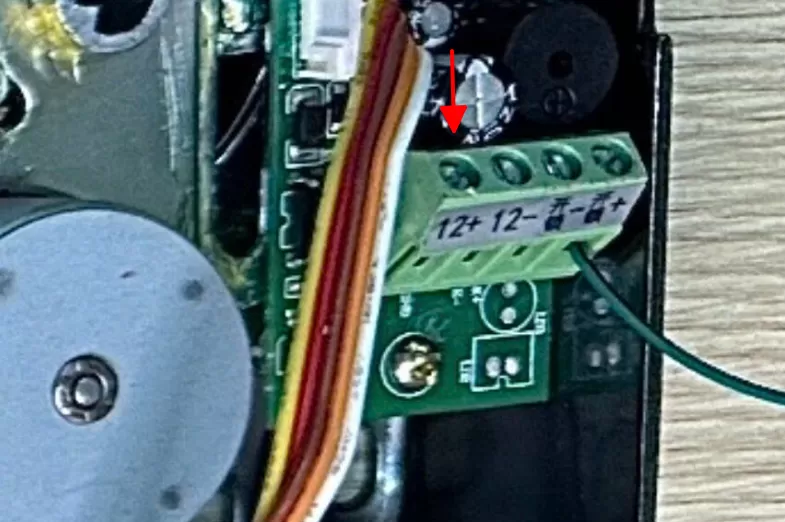

Bước 2: Đấu 3 dây vừa nối tại bước 1 vào chân 12+ trên cục khóa và siết chặt bằng tô vít để đảm bảo tiếp xúc tốt.
Bước 3: Tiến hành nối chung 3 dây sau:
-
Dây màu đen của bộ nguồn.
-
Dây màu đen của đầu đọc vân tay.
-
Dây màu trắng sọc đen của đầu đọc vân tay.

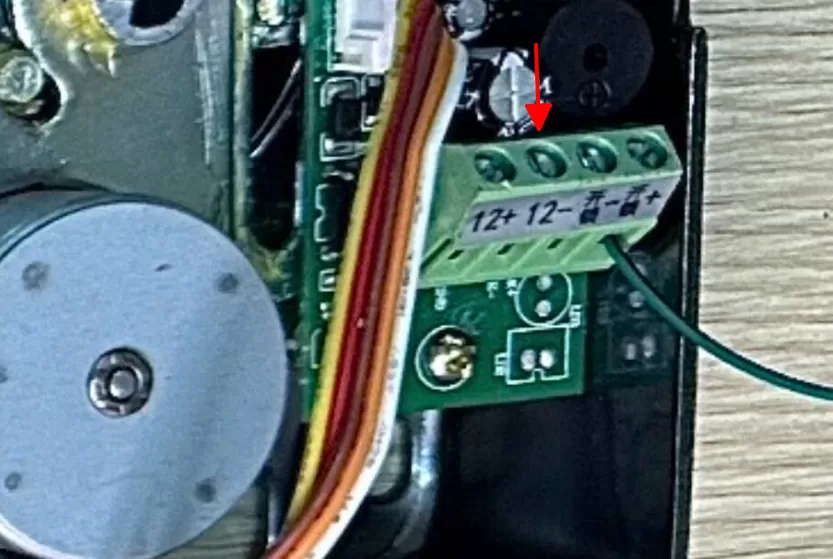

Bước 4: Đấu 3 dây vừa nối vào chân “12-” trên cục khóa, sau đó dùng tô vít siết chặt các đầu dây.

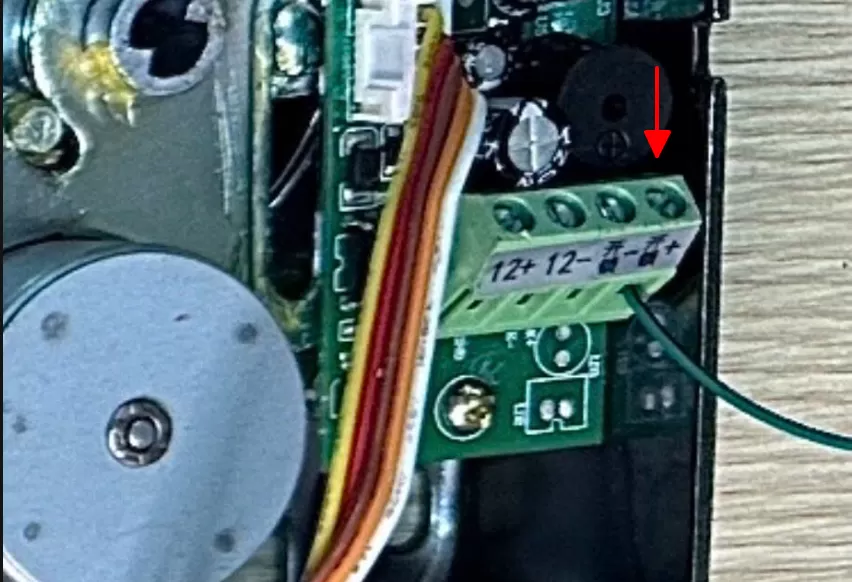

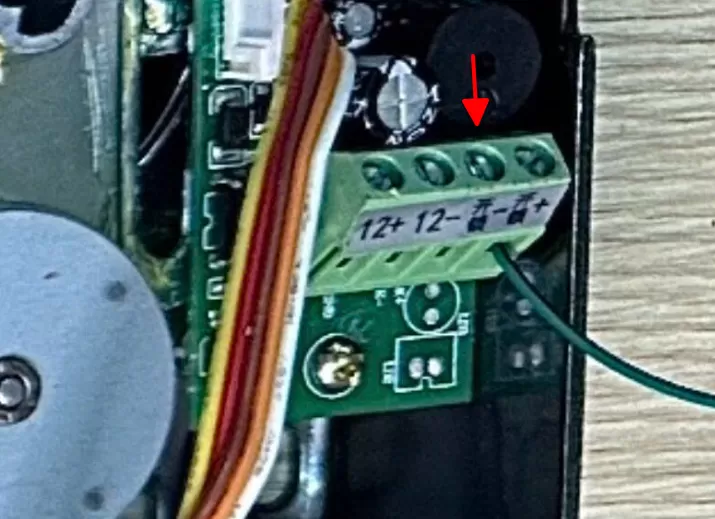

Bước 5: Nối dây màu xanh dương sọc đen của đầu đọc vân tay với chân “-” trên cục khóa
3. Kiểm tra sau khi đấu nối
Sau khi hoàn thành đầy đủ 5 bước trên, hãy cấp nguồn và kiểm tra hoạt động của hệ thống. Nếu đấu nối đúng kỹ thuật, bạn sẽ nhận thấy:
-
Đèn báo trên cục khóa sáng.
-
Cục khóa phát ra tiếng kêu báo đã có nguồn.
-
Có thể tiến hành kiểm tra ngay chức năng mở khóa bằng vân tay để xác nhận hệ thống hoạt động bình thường.

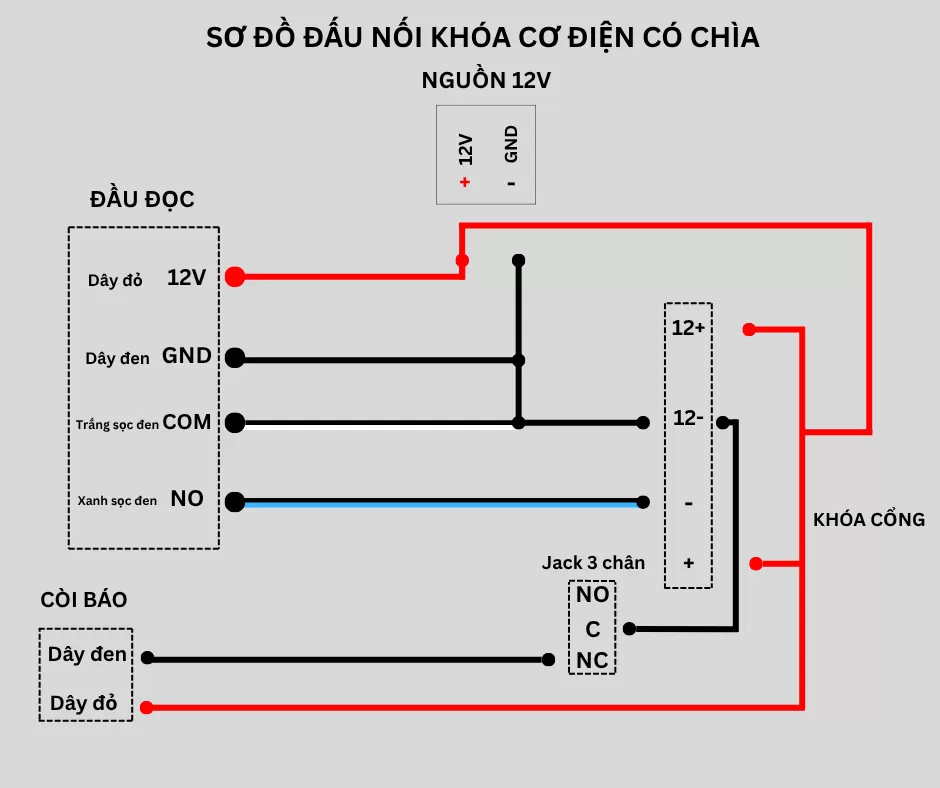

THAM KHẢO SƠ ĐỒ ĐẤU NỐI CHI TIẾT
IV. Những lưu ý khi đấu nối khóa cơ điện cửa sắt
Để khóa cơ điện cửa sắt hoạt động ổn định, bền bỉ và hạn chế các lỗi phát sinh trong quá trình sử dụng, bạn cần chú ý một số vấn đề quan trọng trong quá trình đấu nối. Việc kiểm tra kỹ thiết bị, đấu đúng cực nguồn và đảm bảo các mối nối chắc chắn sẽ giúp hệ thống vận hành an toàn, tránh tình trạng khóa không nhận tín hiệu hoặc hoạt động chập chờn.
Một số lưu ý quan trọng khi đấu nối khóa cơ điện cửa sắt:
-
Ngắt nguồn điện trước khi đấu nối: Trước khi tiến hành kết nối dây, cần tắt nguồn adapter 12V để đảm bảo an toàn, tránh xảy ra tình trạng chập điện hoặc làm hỏng thiết bị.
-
Đấu đúng màu dây và đúng vị trí chân kết nối: Mỗi dây trên đầu đọc vân tay, bộ nguồn và cục khóa đều có chức năng riêng. Cần thực hiện đúng theo sơ đồ đấu nối, tránh đấu nhầm cực âm (-), cực dương (+) gây ảnh hưởng đến khả năng hoạt động của khóa.
-
Sử dụng đúng nguồn điện theo yêu cầu của khóa: Nên sử dụng bộ nguồn 12V phù hợp với thông số kỹ thuật của thiết bị. Việc dùng nguồn điện không đúng công suất có thể khiến khóa hoạt động không ổn định hoặc giảm tuổi thọ.
-
Đảm bảo các mối nối chắc chắn: Sau khi nối dây, cần kiểm tra lại độ chắc chắn của từng điểm tiếp xúc, tránh tình trạng dây bị lỏng gây mất kết nối, khóa đóng mở không ổn định.
-
Bọc kín các đầu dây sau khi đấu nối: Sử dụng băng dính điện hoặc vật liệu cách điện phù hợp để bảo vệ các mối nối, hạn chế ảnh hưởng từ môi trường như bụi bẩn, hơi ẩm hoặc nước.
-
Kiểm tra hoạt động sau khi hoàn thiện: Sau khi đấu nối xong, tiến hành cấp nguồn và kiểm tra các chức năng như đèn báo, âm thanh tín hiệu, khả năng nhận diện vân tay và trạng thái đóng/mở của khóa.
-
Nên nhờ kỹ thuật viên hỗ trợ với hệ thống phức tạp: Nếu khóa cơ điện được kết nối cùng nhiều thiết bị khác, việc lắp đặt nên được thực hiện bởi người có chuyên môn để đảm bảo hệ thống hoạt động chính xác.
Trên đây, Thế Giới Vân Tay đã chia sẻ chi tiết hướng dẫn đấu nối khóa cơ điện cửa sắt từ khâu chuẩn bị dụng cụ, xác định dây kết nối đến các bước thực hiện và những lưu ý quan trọng trong quá trình lắp đặt. Hy vọng qua bài viết này, bạn có thể nắm rõ cách đấu nối và thực hiện thành công bộ khóa cơ điện tại nhà một cách an toàn, chính xác.
Khi mua khóa cơ điện tại Thế Giới Vân Tay, khách hàng luôn được hỗ trợ với đội ngũ kỹ thuật viên chuyên nghiệp, sẵn sàng lắp đặt tận nơi và hướng dẫn sử dụng sau khi hoàn thiện. Trong trường hợp bạn đã có kiến thức về điện và muốn chủ động lắp đặt, Thế Giới Vân Tay cung cấp bộ khóa đầy đủ phụ kiện kèm video hướng dẫn chi tiết, giúp quá trình đấu nối trở nên đơn giản và thuận tiện hơn.
Nếu cần tư vấn lựa chọn thiết bị, khảo sát vị trí lắp đặt hoặc hỗ trợ kỹ thuật, hãy liên hệ ngay với Thế Giới Vân Tay để được tư vấn giải pháp khóa cơ điện phù hợp, đảm bảo hệ thống hoạt động ổn định và đáp ứng nhu cầu sử dụng của bạn.
